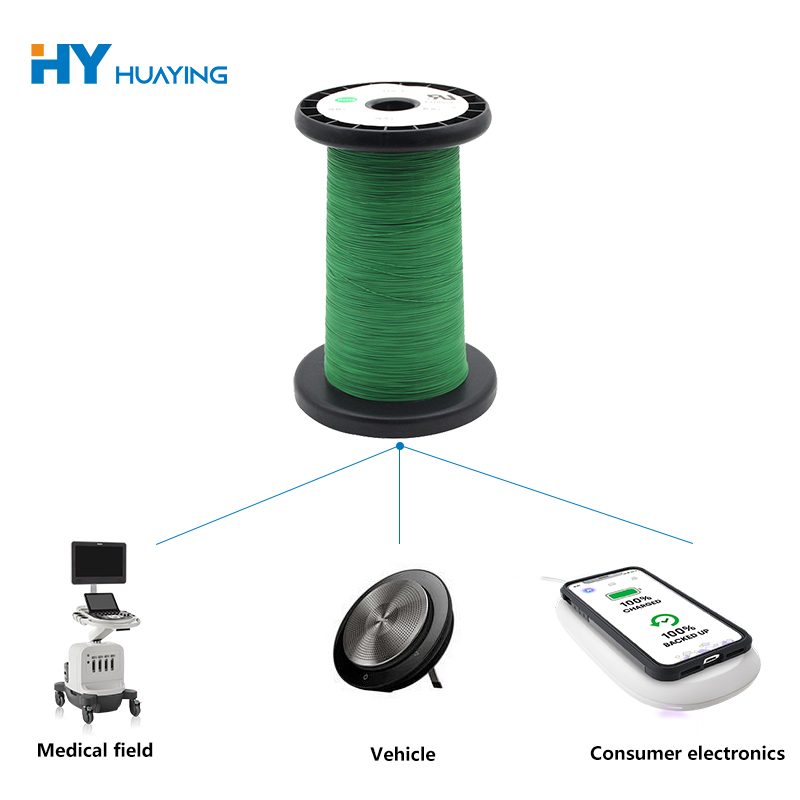

Üç Katmanlı Emaye Tel Elektrik Yalıtımını ve Sargı Verimliliğini Nasıl Artırabilir?

Huayinguzman bir yalıtımlı tel üreticisi olanÜç Katlı Emaye TelGüvenilir elektrik yalıtımı, tutarlı iletkenlik ve hassas sarma performansı gerektiren uygulamalar için. Yapımını, üretim sürecini ve seçim kriterlerini anlamak, mühendislerin ve satın alma ekiplerinin kompakt elektrikli ve elektronik ekipmanlar için uygun kabloyu seçmelerine yardımcı olur.

Üç Katmanlı Emaye Tel, elektrik iletkenliğini birden fazla koruyucu yalıtım katmanıyla birleştirmek için tasarlanmıştır. Performansı iletken boyutlarına, kaplama malzemelerine, yalıtım kalınlığına, yapışmaya ve üretim tutarlılığına bağlıdır. Transformatörleri, indüktörleri, bobinleri ve diğer elektromanyetik bileşenleri tasarlayan mühendisler için bu özellikler, sargı verimliliğini, elektriksel güvenilirliği ve uzun vadeli çalışma stabilitesini etkiler. Bu kılavuz, üç katmanlı yalıtımlı sarma teliyle ilgili çalışma ilkelerini, temel avantajları, üretim hususlarını, uygulama senaryolarını ve satın alma faktörlerini açıklamaktadır. Aynı zamanda Huaying'in üretim yeteneklerini tanıtıyor ve alıcıların bir tel spesifikasyonu seçmeden önce sorması gereken pratik soruları sunuyor.

İçindekiler

1. Üç Katlı Emaye Tel Nedir?
2. Yapısı ve Malzeme Bileşimi Nasıl Çalışır?
3. Başlıca Performans Avantajları Nelerdir?
4. Üç Katlı Emaye Tel Nasıl Üretilir?
5. Üç Katlı Emaye Tel Nerelerde Kullanılır?
6. Tel Özelliklerini Nasıl Karşılaştırırsınız?
7. Alıcılar Doğru Teli Nasıl Seçmeli?
8. Huaying Hakkında Ne Bilmelisiniz?
9. Sıkça Sorulan Sorular
10. Çözüm

1. Üç Katlı Emaye Tel Nedir?

Üç Katmanlı Emaye Tel, iletkeni çevredeki bileşenlerden elektriksel olarak izole etmeye yardımcı olmak için birden fazla yalıtım kaplaması veya katmanıyla tasarlanmış iletken bir teldir. Ürün tasarımına bağlı olarak iletken bakır veya başka bir iletken malzemeden yapılabilir; yalıtım sistemi ise elektriksel, termal ve mekanik gereksinimlere göre seçilir.

Tek bir kaplamayla korunan iletkenin aksine, üç katmanlı yalıtım tasarımı birden fazla koruyucu bariyer sağlar. Bu yapı, yalıtım güvenilirliğini artırabilir ve üreticilerin sarma alanının sınırlı olduğu yerlerde kompakt elektromanyetik bileşenler geliştirmesine yardımcı olabilir.

Terim her tür üçlü yalıtımlı tel ile karıştırılmamalıdır. Emaye sarma teli ve üçlü yalıtımlı tel, farklı kaplama sistemlerine, yapım yöntemlerine ve uyumluluk gereksinimlerine sahip olabilir. Bu nedenle alıcılar, tüm üç katmanlı kabloların aynı performans özelliklerini paylaştığını varsaymak yerine, tam ürün yapısını doğrulamalıdır.

Mevcut ürün hakkında daha fazla bilgi için Huaying Üç Katmanlı Emaye Tel ürün sayfasını ziyaret edin.

2. Yapısı ve Malzeme Bileşimi Nasıl Çalışır?

Üç katmanlı sargı telinin performansı, iletken ve yalıtım sisteminin birlikte nasıl çalıştığına bağlıdır. Her bileşen telin genel elektriksel ve mekanik özelliklerine katkıda bulunur.

• İletken çekirdek:Elektrik akımını sargı üzerinden taşır. İletken malzemesi, kesit boyutları ve tel konfigürasyonu, elektrik direncini ve akım taşıma kapasitesini etkiler.
• Birincil yalıtım katmanı:İletken ile bitişik dönüşler veya bileşenler arasında bir başlangıç ​​elektrik bariyeri sağlar.
• Ara yalıtım katmanı:Başka bir koruyucu bariyer ekler ve genel yalıtım sistemine katkıda bulunur.
• Dış yalıtım katmanı:Malzemenin özelliklerine bağlı olarak taşıma, sarma ve montaj sırasında alttaki katmanların korunmasına yardımcı olur.

Gerçek bileşim ürün spesifikasyonuna göre değişir. Huaying'in ürün bilgisinde poliamid film, yüksek yalıtımlı sprey kaplama ve fiberglas içeren bir üretim süreci açıklanmaktadır. Alıcılar, seçilen modeli tasarıma dahil etmeden önce kesin malzeme dizisini ve yapısını doğrulamalıdır.

Yalıtım kalınlığı özellikle önemlidir. Aşırı ince izolasyon gerekli dielektrik performansını karşılayamayabilir, gereksiz derecede kalın izolasyon ise bitmiş telin çapını büyütebilir ve sarım için mevcut alanı azaltabilir. Dengeli bir tasarım, hem elektriksel güvenilirliği hem de verimli bileşen paketlemeyi destekler.

3. Ana Performans Avantajları Nelerdir?

Güvenilir Elektrik Yalıtımı

Çoklu yalıtım katmanları, bitişik iletkenler ve çevredeki bileşenler arasındaki elektrik temasına karşı ek koruma sağlayabilir. Gerçek dielektrik dayanımı yalıtım malzemelerine, kalınlığa, üretim kalitesine ve test koşullarına bağlıdır. Mühendisler, güvenlik açısından kritik ekipman için bir kabloyu onaylamadan önce gerekli dayanım voltajını ve geçerli standartları doğrulamalıdır.

Kompakt Sargı Tasarımları Potansiyeli

Yalıtım sisteminin uygulamanın elektrik gereksinimlerini karşıladığı durumlarda, dikkatli bir şekilde optimize edilmiş kablo yapısı, ek yalıtım malzemelerine olan ihtiyacın azaltılmasına yardımcı olabilir. Ortaya çıkan alan tasarrufu, bileşen tasarımına ve özel yalıtım gereksinimlerine bağlıdır; ilgili standartlar incelenmeden varsayılmamalıdır.

Tutarlı Üretim Kalitesi

Tek tip iletken boyutları ve yalıtım kaplamaları öngörülebilir sargı davranışını destekler. Kaplama kusurları, tutarsız çaplar veya zayıf yapışma, otomatik sarma sırasında sorun yaratabilir ve bitmiş bileşenin güvenilirliğini etkileyebilir.

Uzun Vadeli Maliyet Hususları

Kablo seçimi, ilk satın alma fiyatından daha fazlasını hesaba katmalıdır. Tutarlı kalite, yalıtımla ilgili arızalarla ilişkili üretim kusurlarının, yeniden çalışmanın ve bakımın azaltılmasına yardımcı olabilir. Gerçek maliyet avantajı uygulama koşullarına, ürün ömrüne, üretim verimine ve değerlendirilen alternatif malzemelerin kalitesine bağlıdır.

Bu faydalar uygun bir spesifikasyonun seçilmesine ve performansının doğrulanmasına bağlıdır. Hiçbir yalıtım tasarımı uygun elektriksel koruma, test ve güvenli ekipman tasarımı ihtiyacını ortadan kaldırmaz.

4. Üç Katlı Emaye Tel Nasıl Üretilir?

Üretim tutarlılığı çok önemlidir çünkü iletken ve izolasyonun bitmiş telin uzunluğu boyunca aynı kalması gerekir. Huaying, üretim sürecindeki birkaç önemli aşamayı anlatıyor.

1. Tel çekme:İletken malzeme istenilen ölçülere çekilir. Sonraki kaplama işlemleri için yüzey kalitesi ve boyutsal tutarlılık önemlidir.
2. Tavlama:Kontrollü ısıl işlem, iletkenin mekanik özelliklerini ayarlayarak, sarma ve ileri işlemler için gereken özellikleri elde etmesine yardımcı olabilir.
3. Yalıtım uygulaması:Belirtilen ürün konstrüksiyonuna göre kaplama veya izolasyon malzemeleri uygulanır. Tek tip kaplama, ince noktaların ve diğer potansiyel kusurların sınırlandırılmasına yardımcı olur.
4. Kalınlık kontrolü:Üretici, gerekli bitmiş çapı ve elektriksel performansı elde etmek için yalıtım boyutlarını kontrol eder.
5. Kürleme:Kaplama sisteminin kürlemeyi gerektirdiği durumlarda kontrollü işlem, amaçlanan kaplama özelliklerinin ve yapışmanın geliştirilmesine yardımcı olur.
6. Son muayene:Uygun boyutsal, görsel, elektriksel ve mekanik kontroller, ürün spesifikasyonlarına uygunluğun doğrulanmasına yardımcı olur.

Huaying'in ürün sayfası, açıklanan kaplama işlemi için ±0,005 mm kalınlık kontrol doğruluğunu rapor ediyor. Alıcılar, bu rakamı bir satın alma gereksinimi olarak kullanırken ölçüm referansını, geçerli modeli ve inceleme yöntemini onaylamalıdır.

Mühendislik ekipleri için en yararlı kalite dokümantasyonu, tanımlanmış bir ürün spesifikasyonunu, muayene kriterlerini, varsa izlenebilirlik bilgilerini ve amaçlanan uygulamayla ilgili test sonuçlarını içerir.

5. Üç Katlı Emaye Tel Nerelerde Kullanılır?

Yalıtım güvenilirliğinin, kompakt sargının ve tutarlı iletkenliğin önemli olduğu elektrikli ve elektronik ürünler için üç katmanlı yalıtımlı sargı teli düşünülebilir. Uygunluk, telin gerçek özelliklerine ve ekipmanın çalışma koşullarına bağlıdır.

• Transformatörler:Sargı iletkenleri bileşenin voltaj, sıcaklık, yalıtım ve boyut gereksinimlerini karşılamalıdır.
• İndüktörler ve bobinler:Uygun sargı teli, güç dönüştürme ve filtreleme devrelerinde kullanılan manyetik bileşen tasarımlarını destekler.
• Güç kaynaklarının değiştirilmesi:Yalıtım ve iletken özellikleri, anahtarlama frekansı, gerilim gerilimi, termal koşullar ve geçerli güvenlik gereksinimleriyle uyumlu olmalıdır.
• Elektronik ekipman:Kompakt güç modülleri ve diğer elektrik düzenekleri, sınırlı kurulum alanı için seçilen bir sarma telinden yararlanabilir.
• Endüstriyel elektrik sistemleri:Özel sarım bileşenleri, görev döngülerine ve çevre koşullarına uygun kablo spesifikasyonları gerektirir.

Mühendisler bu uygulamalardan herhangi biri için bir tel seçmeden önce sıcaklık artışını, elektriksel stresi, sargı gerginliğini, çalışma frekansını, neme maruz kalmayı ve ilgili sertifikasyon gerekliliklerini değerlendirmelidir. Bir ürünün tek bir transformatöre veya güç kaynağına uygunluğu, her tasarıma otomatik olarak uygun olduğu anlamına gelmez.

6. Tel Özelliklerini Nasıl Karşılaştırırsınız?

Teknik özelliklerin karşılaştırılması, yalnızca ürün adına göre bir kablo seçmekten daha güvenilirdir. Aşağıdaki tablo, alıcıların incelemesi gereken temel parametreleri özetlemektedir.

Huaying, ürün sayfasında örnek iletken konfigürasyonlarını, genel çap hedeflerini ve iletken direnç değerlerini yayınlamaktadır. Değerler modele özel olduğundan alıcılar, mühendislik hesaplamalarında herhangi bir rakamı kullanmadan önce orijinal spesifikasyon tablosuna bakmalı ve onay talep etmelidir.

Referans: Huaying'in Üç Katmanlı Emaye Tel spesifikasyonları.

7. Alıcılar Doğru Teli Nasıl Seçmeli?

Doğru kabloyu seçmek, yalıtım performansıyla ilgili genel bir iddiadan ziyade uygulamayla başlar. Tedarik ekipleri ve tasarım mühendisleri uygun seçenekleri daraltmak için aşağıdaki kontrol listesini kullanabilir.

• Elektrik gereksinimlerini tanımlayın:Çalışma voltajını, beklenen akımı, frekansı, dielektrik dayanım gerekliliklerini ve kabul edilebilir direnci belirtin.
• Termal koşulları doğrulayın:Beklenen çalışma sıcaklığını, sıcaklık artışını, soğutma yöntemini ve görev döngüsünü belirleyin.
• Sarma kısıtlamalarını kontrol edin:Mevcut sarım penceresini, gerekli bitmiş çapı, bükme yarıçapını ve üretim ekipmanı sınırlamalarını belirleyin.
• Yalıtım sistemini doğrulayın:Katman malzemeleri, kalınlık toleransları, yapışma ve ilgili elektriksel test yöntemleri hakkında ayrıntılı bilgi isteyin.
• Uyumluluk ihtiyaçlarını gözden geçirin:Bitmiş ekipman ve hedef pazar için gereken standartları ve onayları belirleyin.
• Üretim tutarlılığını değerlendirin:Denetim prosedürleri, parti tutarlılığı, paketleme ve izlenebilirlik belgeleri hakkında bilgi alın.
• Uygun olduğunda numune isteyin:Hacimsel üretimi onaylamadan önce örnek teli gerçek sarma işlemini ve bileşen tasarımını kullanarak test edin.

Açık bir teknik soruşturma, çizimleri veya boyutsal hedefleri, yıllık veya parti talebini, çalışma koşullarını, gerekli standartları ve her türlü özel paketleme veya teslimat beklentilerini içermelidir. Bu bilgi, tedarikçinin mevcut bir modelin uygun olup olmadığını veya özelleştirilmiş bir spesifikasyonun değerlendirmeye ihtiyaç duyup duymadığını belirlemesine yardımcı olur.

8. Huaying Hakkında Ne Bilmelisiniz?

Huizhou Huaying Electronic Technology Co., Ltd. yalıtımlı tel ürünler tedarik ediyor ve ürün geliştirme, üretim kalitesi ve müşteri desteğine odaklandığını açıklıyor. Şirketin ürün bilgilerine göre Üç Katlı Emaye Tel üretim süreci; tel çekme, tavlama, izolasyon uygulaması, kontrollü kürleme ve boyutsal kontrolü içeriyor.

Şirket ayrıca 10'dan fazla patente ve 20'den fazla kişiden oluşan bir Ar-Ge ekibine sahip olduğunu bildiriyor. Şirket tarafından bildirilen bu rakamlar, belirtilen geliştirme yeteneklerine ilişkin arka plan sağlar ancak tedarikçi onayı için patent sahipliği, teknik nitelikler veya başka kanıtlar gerektiğinde alıcılar ilgili belgeleri talep etmelidir.

Satın alma ekipleri, Huaying'i veya başka bir tel tedarikçisini değerlendirirken şirket kimlik bilgilerinden daha fazlasını dikkate almalıdır. En önemli sorular, önerilen telin uygulamaya uyup uymadığı, gerekli kalite kayıtlarının mevcut olup olmadığı ve numunelerin ve üretim partilerinin mutabakata varılan spesifikasyonları tutarlı bir şekilde karşılayıp karşılamadığı ile ilgilidir.

Ürüne özel ayrıntılar için, teknik tartışmanın başlangıç ​​noktası olarak resmi Huaying Üç Katmanlı Emaye Tel sayfasını kullanın.

9. Sıkça Sorulan Sorular

1. Üç Katlı Emaye Telin asıl amacı nedir?

Birincil amacı, iletken bir çekirdeği birden fazla yalıtım katmanıyla birleştirerek iletkenin bitişik dönüşlerden ve çevredeki bileşenlerden elektriksel olarak ayrılmasına yardımcı olmaktır. Gerçek koruma seviyesi tel yapısına, malzeme özelliklerine ve doğrulanmış test sonuçlarına bağlıdır.

2. Üç Katmanlı Emaye Tel, üçlü yalıtımlı tel ile aynı mıdır?

Mutlaka değil. Terimler ilgili ürünleri tanımlayabilir ancak iletken, yalıtım malzemeleri, kaplama yöntemi ve uyumluluk gereklilikleri farklılık gösterebilir. İkisini birbirinin yerine kullanılabilir olarak değerlendirmeden önce daima ayrıntılı yapıyı ve geçerli ürün standardını doğrulayın.

3. Telin elektriksel performansını hangi faktörler belirler?

Önemli faktörler arasında iletken malzeme ve boyutlar, elektrik direnci, yalıtım kalınlığı, dielektrik mukavemeti, sıcaklık derecesi ve üretim tutarlılığı yer alır. Performans, amaçlanan ekipmanla ilgili spesifikasyonlar ve test koşulları kullanılarak değerlendirilmelidir.

4. Üç Katlı Emaye Tel özelleştirilebilir mi?

Üreticinin yeteneklerine ve üretim gereksinimlerine bağlı olarak özelleştirme mümkün olabilir. Alıcılar, fizibiliteyi belirlemek için hedef iletken boyutunu, bitmiş çapı, yalıtım gereksinimlerini, elektrik parametrelerini ve beklenen sipariş miktarını sağlamalıdır.

5. Alıcılar toplu sipariş vermeden önce ürün kalitesini nasıl doğrulayabilirler?

Güncel teknik veri sayfasını, ilgili denetim kayıtlarını ve mevcut uyumluluk belgelerini isteyin. Uygun olduğunda numuneleri, uygulamanın gerekliliklerine göre yürütülen boyut kontrolleri, sargı denemeleri ve elektrik testleri yoluyla değerlendirin.

6. Teklif talebinde hangi bilgiler bulunmalıdır?

Gerekli kablo modelini veya çizimini, iletken boyutlarını, yalıtım yapısını, hedef elektrik performansını, geçerli standartları, sipariş miktarını, teslimat yerini ve tüm test veya paketleme gerekliliklerini ekleyin. Eksiksiz bir talep, teknik değerlendirmeyi ve teklifi daha verimli hale getirir.

10. Sonuç

Üç Katmanlı Emaye Tel, güvenilir yalıtım, tutarlı iletkenlik ve verimli sargı gerektiren elektrik tasarımlarını destekleyebilir. Doğru ürünü seçmek, iletken boyutları, yalıtım yapısı, dielektrik performansı, termal sınırlar ve üretim kalitesinin dikkatli bir şekilde karşılaştırılmasını gerektirir. Mühendisler ve satın alma ekipleri bu faktörleri üretimden önce onaylayarak spesifikasyon uyumsuzluklarını azaltabilir ve daha bilinçli satın alma kararları verebilir. Transformatörler, indüktörler veya diğer elektrik uygulamaları için yalıtımlı sargı teli tedarik ediyorsanız,Huaying ile iletişime geçinteknik gereksinimlerinizi tartışmak, ürün özelliklerini talep etmek ve projeniz için uygun bir çözümü keşfetmek için.
